當前LED顯示技術路線正經歷深刻變革。傳統SMD在微間距（P1.0以下）市場逐漸觸及性能瓶頸，而COB技術憑借其集成化、高可靠性的特性，在超高清顯示需求爆發的背景下迅速崛起。

據行家說《2025 LED顯示屏COB技術與市場報告》顯示，2024年COB技術產值突破30億元，同比增速達98%，預計未來五年年化增長率將保持32%。在這一技術迭代的關鍵節點，希達電子作為國內倒裝COB技術的開創者，以“All in COB”的戰略定力，成為行業技術路線變革的核心推動者。其選擇背后，既是對COB技術本質優勢的深刻認知，更是對產業鏈發展趨勢的精準把握。

COB技術：破解LED顯示行業痛點的當下最優解

在LED顯示領域，COB技術之所以能夠從眾多封裝方案中脫穎而出，成為希達電子堅定不移的技術選擇，根本原因在于其相較于傳統SMD和IMD方案，在微間距顯示時代具備不可替代的技術優越性。

可靠性革命是COB技術最顯著的特征。相較于SMD方案，COB采用全封閉式封裝工藝，將LED芯片直接綁定在PCB基板上，避免了虛焊、斷線等工藝缺陷，抗振動、防塵防潮性能顯著提升，良率可達99.999%。這一特性使其在指揮中心、醫療顯示等對穩定性要求極高的場景中具備不可替代性。

視覺舒適性是COB技術的另一核心競爭力。不同于SMD器件的點光源特性，COB顯示屏采用面光源發光，光線柔和均勻，有效抑制摩爾紋現象，在同等亮度下屏體表面溫度比傳統顯示屏大幅降低，可顯著提升近距離觀看的舒適度。例如，希達電子COB產品所搭載的中科院極致黑UBP技術，可實現白畫面下視角一致性無色塊無偏色，以及黑畫面下墨色一致不反光防眩光，系統性解決啞光面深淺不一問題，從而為醫療診斷、教育培訓等長時間近屏觀看場景提供健康護眼的顯示解決方案。

而在微間距顯示這一行業制高點上，COB亦展現出無可比擬的優勢。隨著顯示技術向更高清晰度發展，點間距不斷縮小至P1.0以下時，傳統SMD技術面臨物理極限挑戰，而COB技術則憑借其芯片級封裝特性輕松突破這一瓶頸。例如，希達電子早在2020年就發布了全球首臺P0.4mm 2K可拼接超高清倒裝COB顯示器，2024年更是成功推出P0.3mm玻璃基可拼接Micro LED顯示器，持續刷新行業記錄。此外，希達電子通過倒裝COB技術的長期積累，在巨量轉移、精準對位、缺陷修復等Micro LED關鍵工藝上也已建立深厚的技術儲備，為其Micro LED顯示技術的產業化鋪平了道路。

行業趨勢：COB從“可選方案”到“主流路線”的必然性

COB技術的市場崛起是超高清顯示需求升級與產業鏈重構共同驅動的必然趨勢。

從宏觀角度來看，在5G+8K政策推動下，指揮中心、廣電演播室等高端場景對顯示分辨率的要求正從2K/4K向8K躍升。在此背景下，COB憑借其在P1.0以下間距實現8K顯示的成熟能力，成為滿足這一升級需求的關鍵技術。

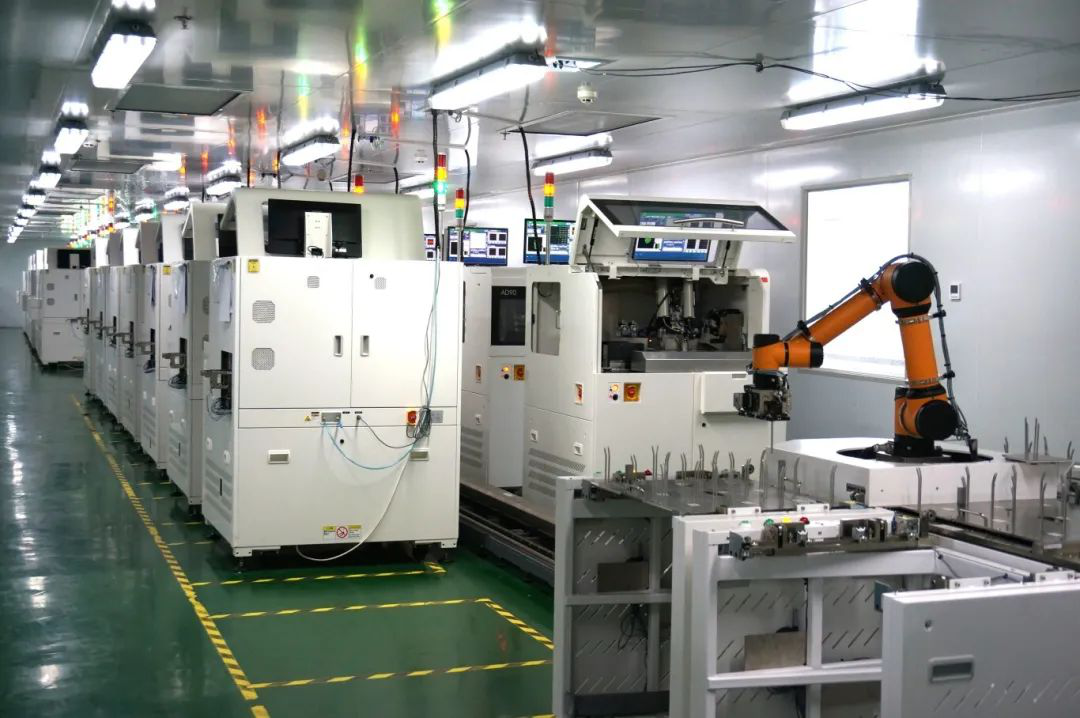

微觀角度，成本優化是COB加速普及的又一核心驅動力。以希達電子為代表的領軍企業，通過規模化生產和技術持續迭代，正顯著提升COB產品的性價比。例如，希達電子打造的全自動化COB智能制造基地，憑借自動化率提升和封裝良率超99.999%的工藝突破，大幅降低生產成本，尤其是當點間距縮小至P1.2以下時，COB的綜合制造成本預計將低于傳統SMD方案。這一“成本交叉點”的出現，也為COB市場進一步滲透按下了加速鍵。

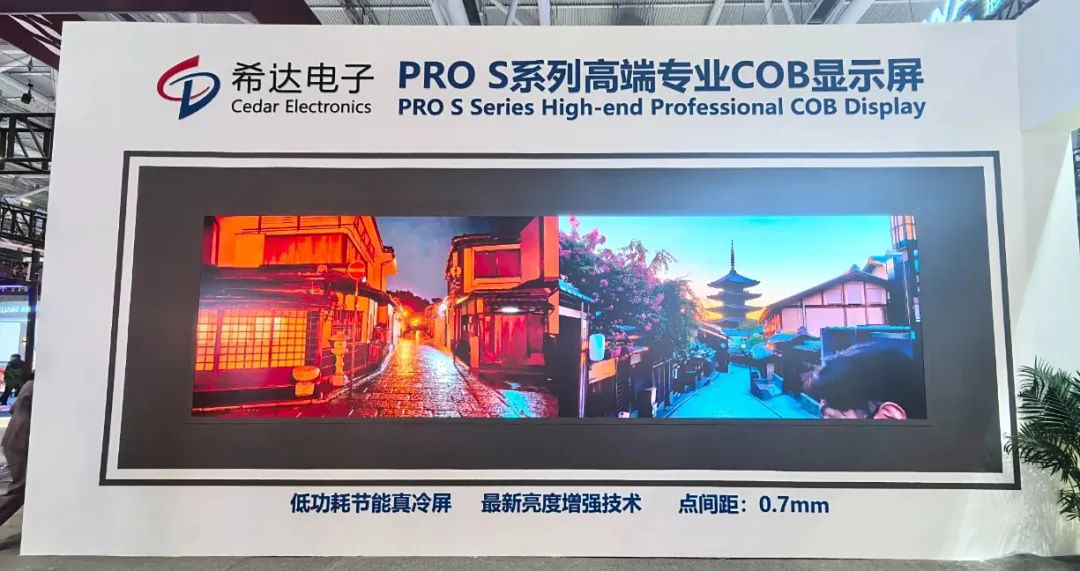

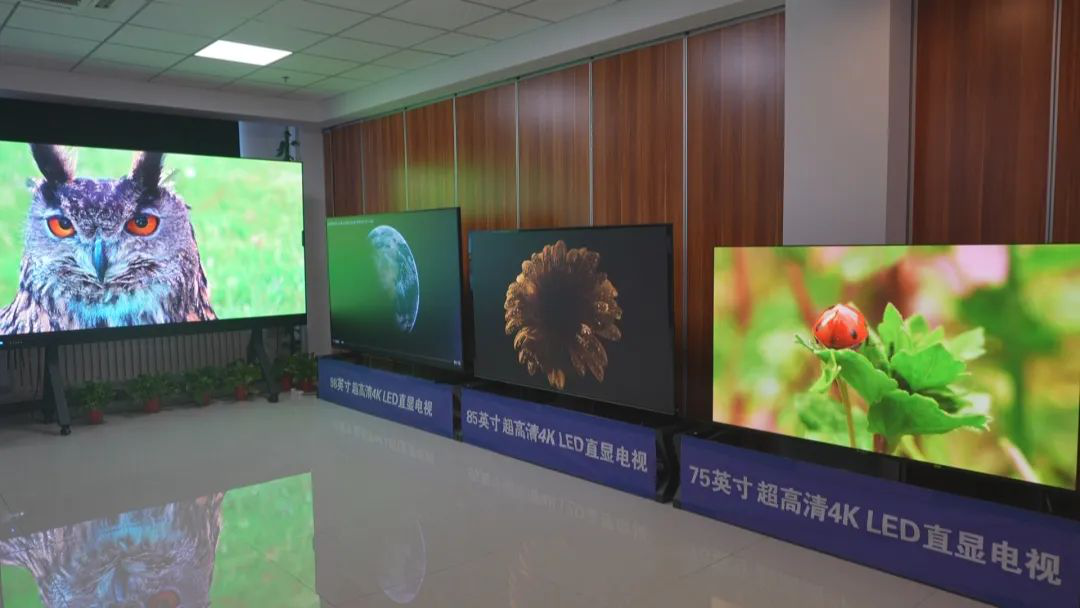

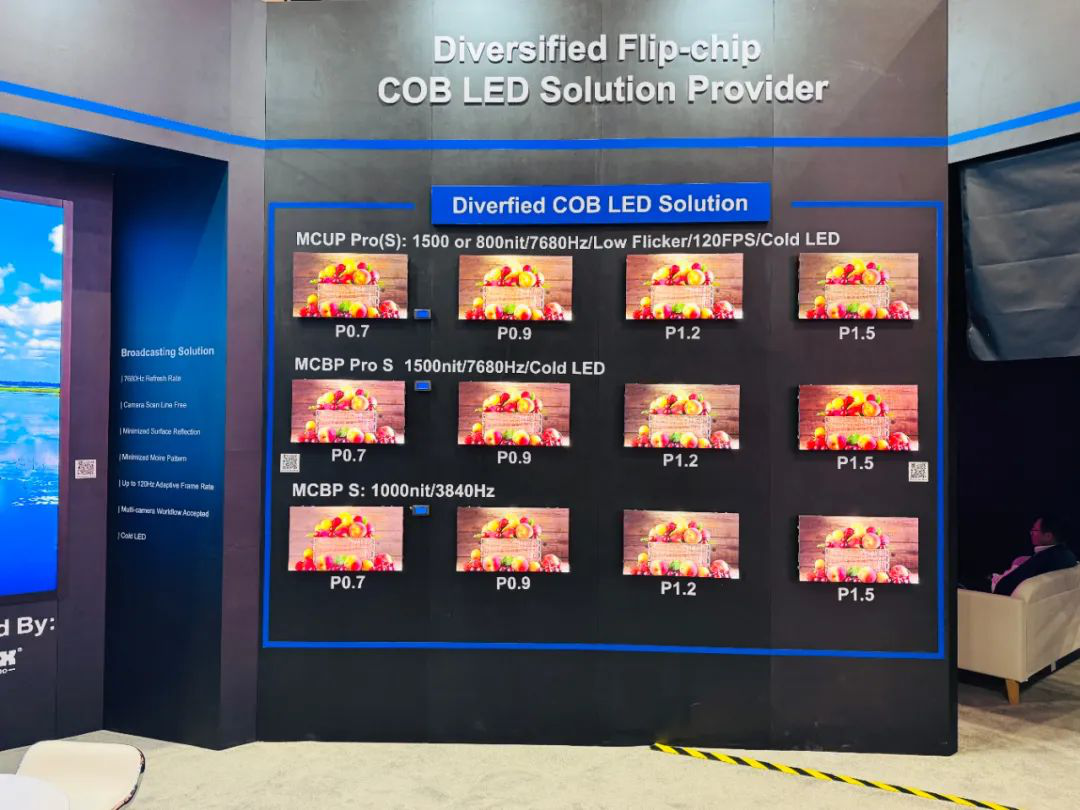

同時，COB顯示的應用邊界也在持續拓展，從專業顯示延伸至商用、家用領域。COB技術的輕薄化設計和無縫拼接特性，使其在智慧教室、企業展廳等新興場景中展現出獨特競爭優勢。希達電子在這一趨勢中的表現尤為現突出，其COB系列已實現P0.3-P1.8像素點間距顯示的全間距普及，并相繼推出覆蓋75-195英寸的Mini/Micro高清直顯電視系列、綠色超高清COB智慧一體機3.0等產品。2025年，其在ISLE展會上重磅推出的PRO S/S系列高端COB顯示屏新品，更是憑借低功耗冷屏、高亮顯示、"黑場深邃、白場純凈"的極致表現，為其COB技術撬動萬億級家用市場奠定高端顯示根基。

市場數據有力印證了COB技術的主流化進程。行家說數據顯示，2024年，COB產值同比激增98%，突破30億元大關；而到2025年，其預測COB產值將接近60億元，未來三年內更有望突破百億規模，年復合增長率遠超LED顯示行業平均水平。這一強勁增長態勢清晰表明，COB正從小眾高端選擇加速轉變?yōu)槭袌鲋髁鞣桨福渤浞烛炞C了希達電子技術路線的先見之明。

技術基因：希達電子COB領導力的核心密碼

在DAV數字音視工程網看來，希達電子“All in COB”的戰略選擇，絕非一時之舉，而是基于對技術發展趨勢、市場需求變化和自身能力稟賦的系統考量。

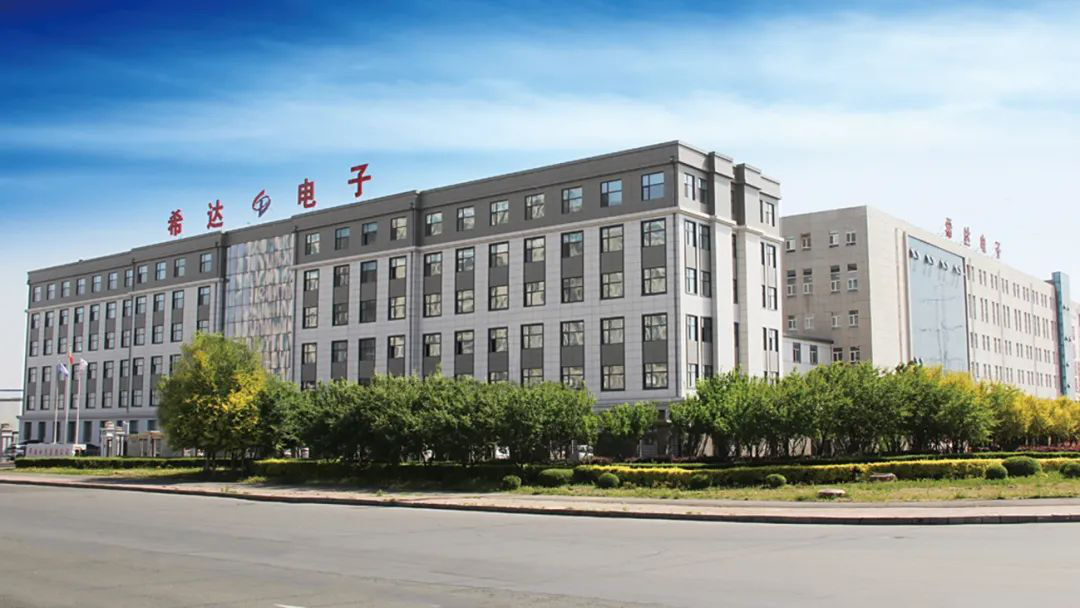

作為中科院長春光機所孵化的高新技術企業，希達電子憑借科研院所的技術基因，在COB技術研發領域展現出前瞻性的戰略布局。其牽頭承擔的國家"十三五"重點研發計劃"戰略性先進電子材料"專項—"超高密度小間距LED顯示關鍵技術開發與應用示范"項目，不僅突破了超高清顯示領域多項關鍵核心技術，更進一步推動實現公司技術路線的全面國產化與自主可控。

技術創新方面，希達電子圍繞COB技術構建起嚴密的專利保護網絡。目前已在COB領域累計布局近400項專利，覆蓋器件封裝、產品設計制造到整機安裝服務的全產業鏈環節，可為產品的高性價比量產提供可靠保障。

產品布局方面，希達已構建起覆蓋全場景的COB產品矩陣，包括專業顯示領域的超高清COB拼接屏、商用市場的智能一體機以及家用市場的Mini/Micro LED COB超級電視。其中，綠色超高清COB智慧一體機采用創新的低功耗冷屏技術，通過光源與顯示面板的深度優化，使屏幕表面溫度穩定低于人體溫度，并成功獲得國家"一級能效認證"，可實現近50%的能效節省。

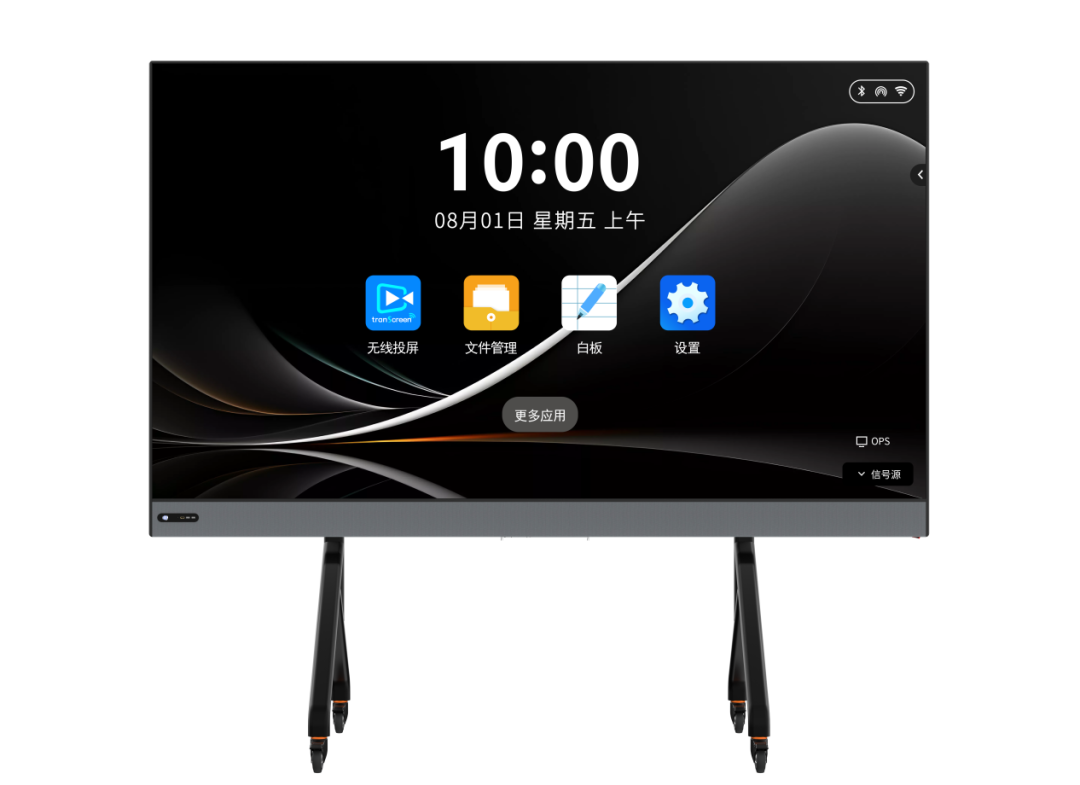

綠色超高清智慧一體機3.0

更值得一提的是，作為COB技術的領導者，希達電子還積極參與了《戶內COB小間距LED顯示屏通用技術規范》等多項關鍵行業標準的制定工作，將自身技術優勢轉化為行業通用規范，進一步鞏固市場競爭地位。

通過持續的技術創新、智能制造升級和產品生態完善，希達電子正在將COB技術的價值潛力轉化為實際的市場競爭力，不僅為其"All in COB"戰略提供了有力支撐，更推動了整個顯示行業的技術進步與產業升級。

戰略定力：從技術領先到產業定義的跨越

希達電子“All in COB”的戰略決策，源于對技術演進趨勢、市場需求及自身核心能力的深度研判。在技術路線多元化的行業背景下，這種長期專注的戰略定力，支撐其完成了從技術追隨者到行業引領者的蛻變。

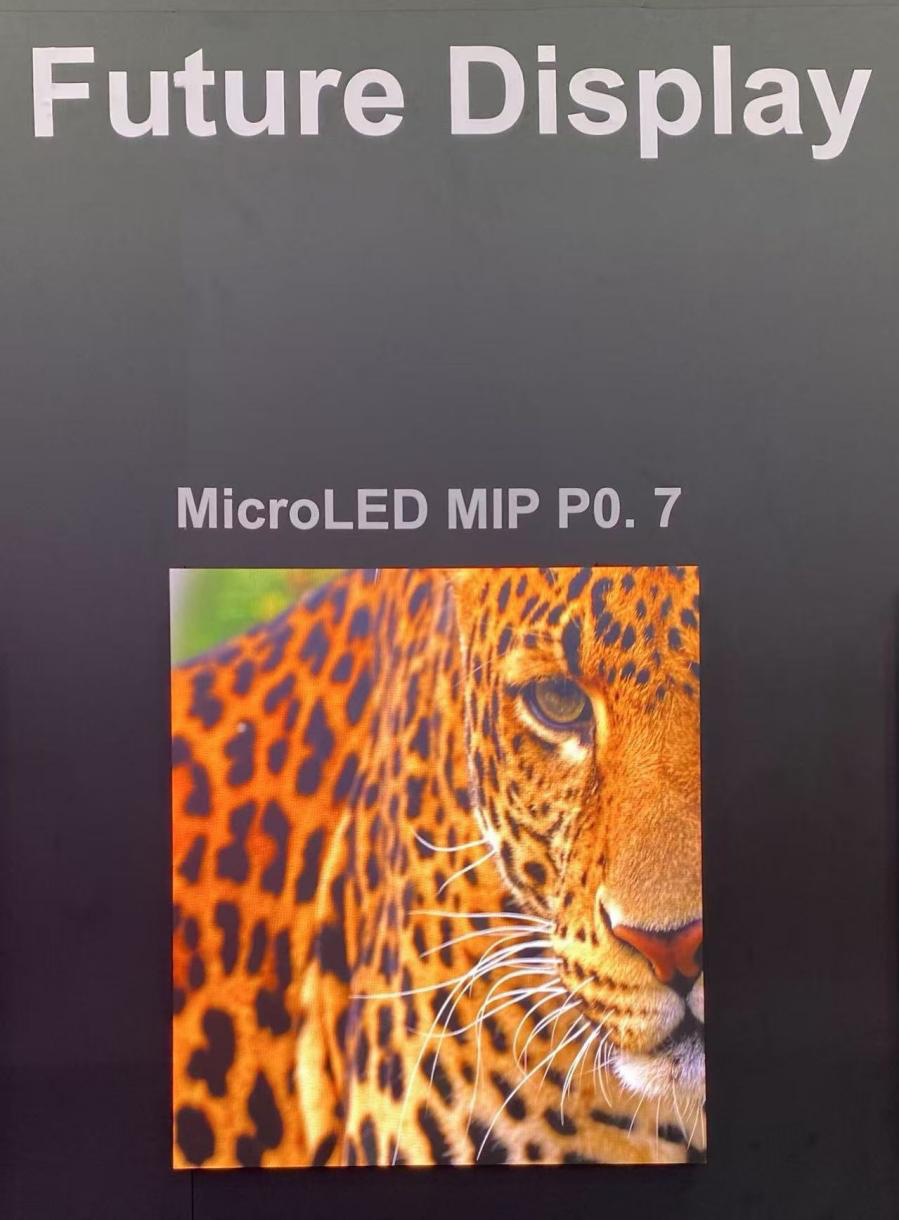

技術發展的不可逆性是希達戰略的根基。LED顯示向微間距演進是確定方向，而COB技術在此過程中展現出顯著的路徑優勢。希達電子自2005年即前瞻性投入COB研發，長期的專注投入構筑起深厚的技術壁壘，使其難以被模仿。同時，COB作為通向Micro LED的關鍵路徑，其技術延伸性確保了希達路線的長期價值。而公司2025年成功推出的MicroLED MIP P0.7單箱顯示器更是標志著希達在繼承COB優勢基礎上，向下一代顯示技術邁出堅實步伐，進一步鞏固技術領先地位。

從行業視角觀察，希達電子“All in COB”的堅定選擇，也為中國LED顯示產業提供了極具價值的范式。在全球技術競爭加劇的背景下，希達堅持技術創新、深耕專業領域、構建自主生態的實踐尤為重要。其背后，是對技術本質的深刻理解、對產業鏈趨勢的精準預判，以及對長期主義的堅守—這或許正是“戰略定力”最生動的詮釋。
